Carla Treppe
BRAUCHEN SIE HILFE BEI
DER AUSWAHL DER TREPPE?
KONTAKT
Aneta Błajek
Product sales manager
Die Carla Treppe ist eine moderne und praktische Lösung für den industriellen Bereich. Sie gehören zur Gruppe der Modultreppen, was sie von den bekannten klassischen Designtreppen unterscheidet. Unseren Ingenieuren ist es gelungen, modulare Spindeltreppen zu entwickeln, die es ermöglichen, den zeit- und kapitalintensiven Prozess der Erstellung der technischen Dokumentation zu vermeiden. Dank einer breiten Palette von Varianten kann die Spindeltreppe leicht an die Bedürfnisse des Kunden angepasst werden, was eine Zeitersparnis bei der Realisierung des Auftrags garantiert.
Der Hauptvorteil der industriellen Spindeltreppe ist die Möglichkeit, den verfügbaren Raum in Räumen mit begrenztem Platzangebot zu maximieren. Sie finden ihren Einsatz z.B. in Logistik-, Lager- oder Produktionshallen.
Aufgrund ihrer Konstruktion und ihres Verwendungszwecks bietet die Firma TLC drei Arten von Modultreppen an:
- Linea gerade modulare Treppe
- Asta Modulare Treppe für das Haus
- Carla Modulare Spindeltreppe
INHALTSVERZEICHNIS:
- Was sind fertige Modultreppen für die Industrie?
- Externe und interne modulare Treppen – Bezeichnung
- Vorteile der modularen Carla Treppe für die Industrie
- Modulare Treppen für die Industrie – Normen
- Carla Modulare Treppe für die Industrie – Preis
- Carla Modulare Treppe für die Industrie – Ausgewählte Realisierungen
- Wie man eine modulare Treppe einbaut. Das industrielle Carla Treppensystem
- CARLA modulare Treppe – konfigurieren
- TECHNISCHE SPEZIFIKATION
- Modultreppen für die Industrie – warum wir?
Was sind fertige Modultreppen für die Industrie?
Fertige Modultreppen sind nichts anderes als eine Kommunikationsverbindung zwischen den Etagen eines Gebäudes. Wie der Name schon sagt, bestehen sie aus vorgefertigten Elementen/Modulen, die ihre Installation erheblich erleichtern. Das industrielle Carla Treppensystem ist für die Selbstmontage konzipiert. Der Kunde braucht also kein Team von Fachleuten – der gesamte Prozess basiert auf der beigefügten Anleitung. Außerdem können wir bei der Wendeltreppe sicher sein, dass der verfügbare Raum zu hundert Prozent genutzt wird.
Externe und interne modulare Treppen - Bezeichnung
Das Carla Spindeltreppensystem wurde speziell für den industriellen Bereich entwickelt.
Die Einfachheit und Leichtigkeit der Konstruktion in Verbindung mit einer Sicherheitsgarantie machen die TLC-Stahltreppe ideal für die Kommunikation in Industriegebäuden. Darüber hinaus können sie auch einen externen Zugang zur Immobilie ermöglichen. Ihr spiralförmiger Aufbau ist ein bewusster Versuch, die Nutzung des oft sehr begrenzten Raums zu erleichtern.
Das Carla System kann verwendet werden als:
- Treppe in Lagerhallen
- Treppen in Produktionshallen
- Treppe in Logistikhallen
- Treppen in Maschinenparks
- Treppen in Fabriken
- Treppen als Zugänge zu Zwischengeschossen
- Treppen in Kühlhäusern
- Treppen in Abfallsortieranlagen
- Treppen in Hangars
- Treppen in technischen Räumen
- Treppen an öffentlichen Orten
Neben der Industrie kann das Spiralsystem auch in der Landwirtschaft eingesetzt werden.
Vorteile der modularen Carla Treppe für die Industrie
Innovative TLC-Montagemethode
Spindeltreppen
rechts und links
Radien der Treppe
900, 1000,
1100 mm
Sicherheitsgeländer
Höhenbereich
320-6000 mm
Modulare Treppen für die Industrie - Normen
Die Grundlage unseres Unternehmens ist die Übereinstimmung des Produkts mit den geltenden nationalen Normen. Als globaler Hersteller, der am engsten mit der Industrie und dem Baugewerbe verbunden ist, ist die Sicherheit der Benutzer für uns von größter Bedeutung.
Wir garantieren, dass die Carla Industrietreppen der Norm EN ISO 14122 – 3 entsprechen, die u.a. die Anforderungen an Treppen als Zugang zu Maschinen und Anlagen festlegt.
Carla Modulare Treppe für die Industrie - Preis
Suchen Sie eine Alternative zur Stahltreppenkonstruktion? Wählen Sie das modulare Carla System. Diese Lösung spart Ihnen Zeit und minimiert somit die Kosten Ihrer Investition. Downloaden und bestellen Sie industrielle Spindeltreppen. Sie sind sich nicht sicher, wie Sie das machen können? Unsere Spezialisten beraten Sie gerne und beantworten alle Ihre Fragen – kontaktieren Sie uns telefonisch oder über das Formular

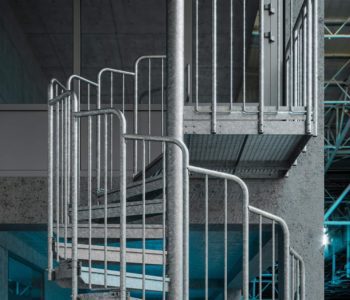

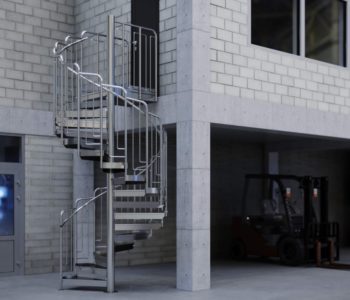

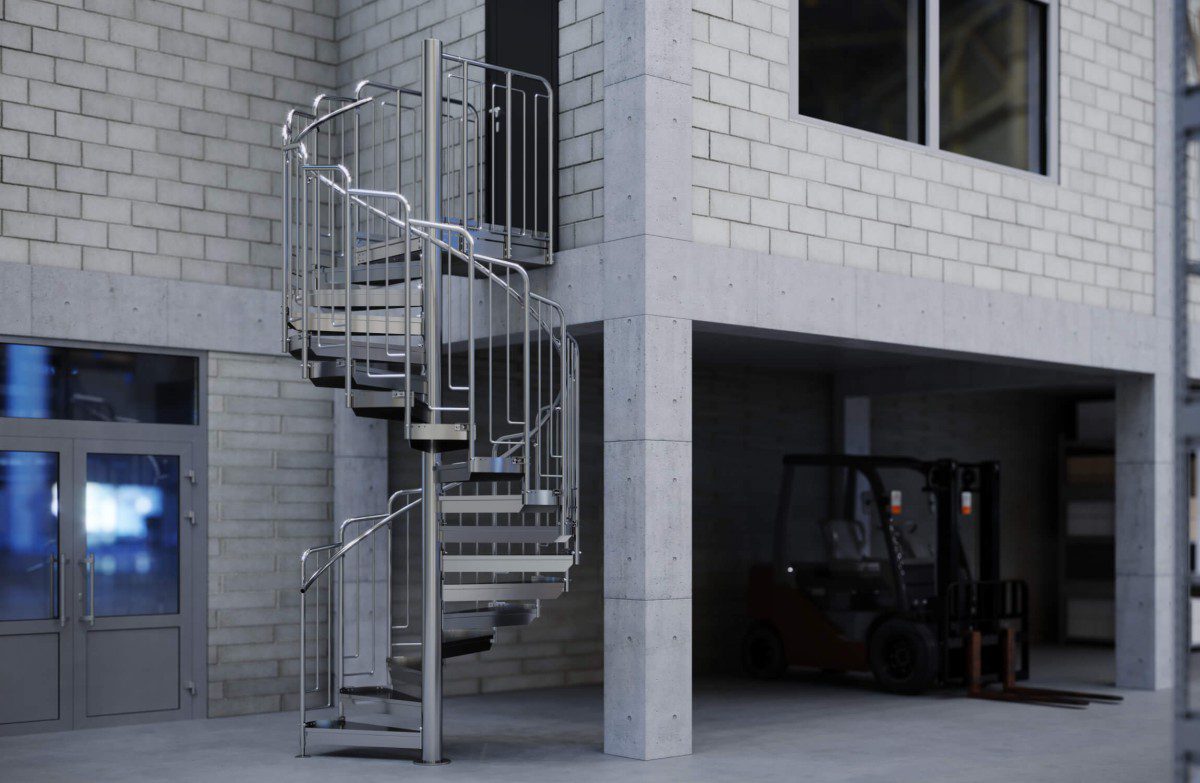

Carla Modulare Treppe für die Industrie - Ausgewählte Realisierungen
Wie man eine modulare Treppe einbaut. Das industrielle Carla Treppensystem
Die Installation ist häufig einer der Hauptfaktoren, die die Attraktivität eines Produkts beeinflussen. Es ist eine Herausforderung, ein Produkt zu entwickeln, das sicher und einfach zu installieren ist. Im Falle der Carla Spindeltreppe bieten wir die Montage der Stufen an der Mittelsäule mit der innovativen TLC-Methode – Hammerschrauben – an.
Bei dem industriellen Spindeltreppensystem haben wir die Wahl zwischen drei Montagemöglichkeiten für die Podeste:
- Geradeaus
- Nach rechts oder links
- Montage ohne Podest
Es ist möglich, den Podest mit zusätzlichen Elementen zu erweitern. Sowohl bei den Innen- als auch bei den Außentreppen bieten wir eine Stufenhöhenverstellung von 160 mm bis 200 mm. Aufgrund des industriellen Charakters der Treppe ist die Füllung der Stufen in zwei Varianten erhältlich:
- Profilierte Gitterroste
- Geschweißte Gitterroste
Beide Füllungen wurden in Übereinstimmung mit den TLC-Standards entwickelt. Sie bieten dem Benutzer einen rutschfesten Schutz.
Die Carla Industrietreppe bietet außerdem die Möglichkeit, einen Innenhandlauf und ein Gehäuse aus geschweißtem Gitterrost anzubringen. Ausgestattet mit einem modularen Handlauf entspricht das Carla System den höchsten Sicherheitsstandards (das Produkt entspricht der EN ISO 14122-3) und ist gleichzeitig einfach zu bedienen. *
Modulare Spindeltreppen sind vor allem einfach zu montieren. Sie können es selbst tun, ohne zusätzliche Qualifikationen, ein Team von Fachleuten oder Spezialausrüstung. Download der Anleitung.
*Gilt für Treppen mit einer Höhe von bis zu 4 m
CARLA modulare Treppe – konfigurieren
1. Wählen Sie Stufen für sich selbst
2. Wählen Sie die Variante der Plattformmontage
Zusatzoptionen
Möglichkeit der Montage des Gitterrostes zu jeder Variante
Möglichkeit der Montage eines Innenhandlaufs für jede Variante
Es besteht die Möglichkeit, jede Variante der Wendeltreppe in der rechten und linken Ausführung zu montieren
3. Die Stufenhöhe und die Anzahl der Stufen wählen
Prüfen Sie die verfügbaren Optionen und Abmessungen der modularen Spindeltreppen oder rufen Sie an und kontaktieren Sie unsere Spezialisten.
Wir helfen Ihnen bei der Auswahl der richtigen Option für Ihr Zimmer.
Die folgende Tabelle zeigt die Werte für die Treppenhöhe:
| Anzahl der Höhen | Anzahl der Stufen | H min-max(mm) | R 900 | R 1000 | R 1100 |
| 2 | 1 | 320-400 | 23,23° | 21,3° | 19,5° |
| 3 | 2 | 480-600 | 46,5° | 42,6° | 39° |
| 4 | 3 | 640-800 | 69,7° | 63,9° | 58,5° |
| 5 | 4 | 800-1000 | 92,9° | 85,2° | 78° |
| 6 | 5 | 960-1200 | 116,1° | 106,4° | 97,5° |
| 7 | 6 | 1120-1400 | 139,4° | 127,7° | 117° |
| 8 | 7 | 1280-1600 | 162,6° | 149° | 136,5° |
| 9 | 8 | 1440-1800 | 185,8° | 170,3° | 156° |
| 10 | 9 | 1600-2000 | 209,1° | 191,6° | 175,5° |
| 11 | 10 | 1760-2200 | 232,3° | 212,9° | 195° |
| 12 | 1 | 1920-2400 | 255,5° | 234,2° | 214,5° |
| 13 | 2 | 2080-2600 | 278,8° | 255,5° | 234° |
| 14 | 13 | 2240-2800 | 302° | 276,8° | 253,5° |
| 15 | 14 | 2400-3000 | 325,2° | 298,1° | 273° |
| 16 | 15 | 2560-3200 | 348,4° | 319,3° | 292,5° |
| 17 | 16 | 2720-3400 | 371,7° | 340,6° | 312° |
| 18 | 17 | 2880-3600 | 394,9° | 361,9° | 331,5° |
| 19 | 18 | 3040-3800 | 418,1° | 383,2° | 351° |
| 20 | 19 | 3200-4000 | 441,4° | 404,5° | 370,5° |
| 21 | 20 | 3360-4200 | 464,6° | 425,8° | 390° |
| 22 | 21 | 3520-4400 | 487,8° | 447,1° | 409,5° |
| 23 | 22 | 3680-4600 | 511,1° | 468,4° | 429° |
| 24 | 23 | 3840-4800 | 534,3° | 489,7° | 448,5° |
| 25 | 24 | 4000-5000 | 557,5° | 511° | 468° |
| 26 | 25 | 4160-5200 | 580,7° | 532,2° | 487,5° |
| 27 | 26 | 4320-5400 | 604° | 553,5° | 507° |
| 28 | 27 | 4480-5600 | 627,2° | 574,8° | 526,5° |
| 29 | 28 | 4640-5800 | 650,4° | 596,1° | 546° |
| 30 | 29 | 4800-6000 | 673,7° | 617,4° | 505,5° |
| 31 | 30 | 4960-6000 | 696,9° | 638,7° | 585° |
| 32 | 31 | 5120-6000 | 720,1° | 660° | 604,5° |
| 33 | 32 | 5280-6000 | 743,4° | 681,3° | 624° |
| 34 | 33 | 5440-6000 | 766,6° | 702,6° | 643,5° |
| 35 | 34 | 5600-6000 | 789,8° | 723,9° | 663° |
| 36 | 35 | 5760-6000 | 813,1° | 745,1° | 682,5° |
| 37 | 36 | 5920-6000 | 836,3° | 766,4° | 702° |

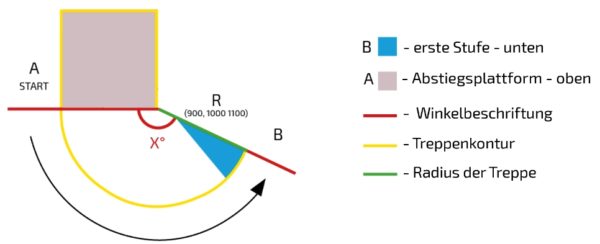

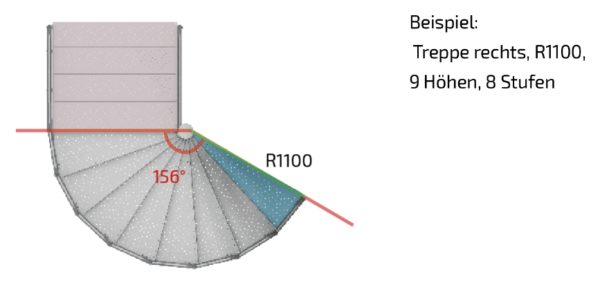

den Ort der untersten Stufe am Anfang der Treppe bestimmen:
1) uf der Grundlage der Höhe [H] die erforderliche Anzahl von Stufen bestimmen
2) Wählen Sie den Radius der Treppe
3) Lesen Sie den Wert der Stufen [x°].
4) Zeichnen Sie nach dem Diagramm, beginnend mit dem obersten Treppenabsatz
TECHNISCHE SPEZIFIKATION
| RADIUS |  |  |  |  |
| 900 | 785 | 792 | 1800 | 1108 |
| 1000 | 885 | 892 | 2000 | 1208 |
| 1100 | 985 | 992 | 2200 | 1308 |
| RADIUS | | | | |
| 900 | 785 | 792 | 1800 | 1108 |
| 1000 | 885 | 892 | 2000 | 1208 |
| 1100 | 985 | 992 | 2200 | 1308 |
| RADIUS |  |  |
| 900 | 258 | 238 |
| 1000 | 269 | 251 |
| 1100 | 276 | 260 |
Modultreppen für die Industrie - warum wir?
Wir arbeiten seit Jahren mit Stahl und verwenden nur hochwertige Materialien, was die Haltbarkeit und Widerstandsfähigkeit unserer Produkte gewährleistet. Außerdem sind unsere Stahltreppen (sowohl gerade als auch gewendelte Treppen) feuerverzinkt. Dadurch wird ein dauerhafter Korrosionsschutz gewährleistet, der die Möglichkeit bietet, das System sowohl als Außentreppe als auch als Innentreppe zu verwenden.
Als weltweit führendes Unternehmen der Branche war es unser Ziel bei der Entwicklung des Carla Industrietreppensystems, die Qualität der Kommunikation innerhalb der Etagen eines Gebäudes zu verbessern und gleichzeitig Zeit und Investitionskosten zu reduzieren. Inmitten einer Welle komplexer Innovationen haben wir der Einfachheit und leichten Anwendbarkeit den Vorrang gegeben.
